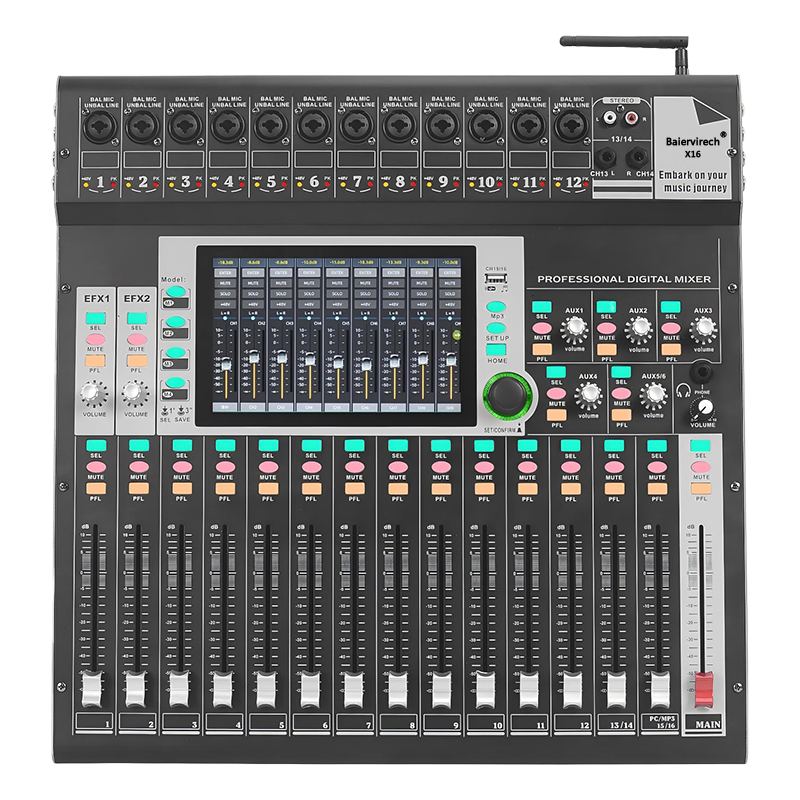

产品参数

 ●16通道输入包括:12路麦克风输入、2路立体声输入、2路数字立体声输入(USB播放、USB声卡/光纤输入)。

●6路AUX输出通道、1路立体声主输出、1路立体声监听输出、2路立体声数字输出(USB声卡、USB录音)。

●所有输入通道具有独立的高通、低通、PEQ、压缩器、噪声门、相位处理。

●所有麦克风输入通道具有高质量、可编程数字式增益控制及独立的幻象电源控制。

●所有AUX输出通道具有独立的分频器、PEQ、压缩器、延时器处理和输出推子前后选择。

●立体声主输出通道具有独立的分频器、PEQ、压缩器、延时器处理。

●所有通道的预设名称都可自定义重编写名称。

●所有输入输出通道可支持任意的自定义复制。

●本机的所有设置参数可存储及调用功能。内置两路独立的专业立体声效果器，具有独立发送总线、多种效果类型可选。同时支持用户自编16种自定义效果模式。

●内置U盘播放器，支持实时的立体声录音及播放功能。

内置USB声卡，支持与PC连接的实时录音及播放功能。

●支持用户的场景存储及调用功能。

●具有独立的管理员密码及可自定义的用户密码保护功能，管理员密码保护对本地操作及移动端访问同时有效。

●7寸高清的1280*800的电容触摸屏，支持多点触摸操作。内置基于HTML5技术的web服务器，自带Wi-Fi热点，跨平台支持苹果、安卓、Windows等各种移动端的访问，支持多屏互动、全功能操作。，支持中控管理协议及实现系统集成应用。

●本机自带标准安装支架，可安装在标准机柜上。机身尺寸  长46CM * 宽39.5CM  * 13CM

重量：净重6.5KG   毛重7.5KG

技术参数

话筒/线路输入：1-12  平衡，XLP与1/4 TRS插口

输入灵敏度：（XLR/TRS）XTR1.5mv,TRS改成7mv

输入模拟增益：-32db至10db , 0.6~0.7步进

最大输入电平：（XLR/TRS）+19dBu/+29dBu

输入阻抗（XLR/TRS）：和、MIC＞5K ，LINE＞10K

Mic输入立体声链接： 无

参数链接：无

极性：正常/翻转

推子：100mm

触摸屏：7”TFT，1280*800分辨率

输出编组：无

静音编组：无

网络：TCP/IP 以太网用于PC和ipad应用

系统升级：U盘升级

有线连接：Windows PC软件连接

无线连接：Windows PC/iPad/android

ST1/ST2：平衡，1/4 TRS插口

ST3接口(数字)：USB音频流，U盘，S/PDIF

输入灵敏度：标称4dB

输入模拟增益：-32db至10db , 0.6~0.7步进

最大输入电平：+29dB

输入阻抗：>7KΩ

立体声链接：有

参数链接：均衡，动态，延时，分配，发送

极性：正常/翻转

输入源：本地CH1-CH8，ST1、ST2本地ST3 ST4数字

均衡器：4段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调

高低通：12db/24db,(BT/BS/LRK),20-20K

噪声门：自链旁链

门阀值：-135db到-40db

冲击/释放：50us-300ms/10ms-5s

压限器：自链旁链

门槛值比率：-40db-+6db/1:1

混音1-6与左右输出：平衡，XLR，L/R,,6AUX

输出阻抗：<75Ω

标称输出：+4dbu=0db电平表读数

剩余输出噪音：=-91dbu

混音插入：分配FX进入混音通道

动态范围：112dB

信噪比：XLR≥ 92db,TRS≥82db

最大输出电压：4VAC  MAX

失真度：＜0.0003%（1KhzFull Power）

频率响应：20HZ-20KHZ+/-0.5db

采样率：48KHz ±100PPM

ADC/DCA：24位Delta-sigma

输出通道：L/R,6AUX

均衡器：13段参量EQ, (20HZ--20KHZ)±12dB,Q0.3~15可调

高低通：12db/24db,(BT/BS/LRK),20-20KHZ

压限器：自链旁链

门槛值比率：-40db-+6db/1:1到无穷大

延时：最大30ms

驱动：CH340(USB A)

设备：使用一个USB硬盘（U盘）

立体声录音：2通道(wav/mp3)48KHz 24

立体声播放：2通(WAV/MP3)32-96KHz,16-24位

声卡：USB B

发送上行：2通道全格式，32KHz-96KHz 24位

发送下行：2通道，MP3,48KHz,24位

内部FX：2xFX引擎，发送>返回或插入

类型：混响，延时，合唱，镶边器，交响合唱等

2个专用立体声FX返回：推子、声像、静音、发送到混音/LR、4段EQ

嵌入式系统：中英文语言切换

电源：100-240VAC,50-60HZ,60W

应用场合：会议室、报告厅、多功能厅、录音棚、商业演出等
